Cal Scale 190-283 HO: guía para instalar un freno AB

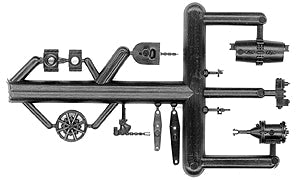

El Cal Scale 190-283 es un juego de detalles de plástico negro para representar un sistema de freno neumático AB bajo un vagón de carga en escala HO. La referencia correcta es 190-283, el SKU de Muncle Mikes es CAL283 y el UPC registrado es 1900000283. No es un conjunto universal que pueda pegarse en cualquier bastidor inferior: antes de instalarlo hay que identificar el vagón, documentar la disposición del prototipo y reservar espacio para bogies, cajas de enganche, lastre, tornillos y demás partes móviles.
Identificación exacta del Cal Scale 190-283
Cal Scale y Bowser catalogan la referencia 190-283 como un juego de freno de aire AB para vagones de carga HO. El índice oficial de la línea lo sitúa entre los detalles de plástico negro. Walthers también identifica la referencia como un sistema de freno AB en escala HO. Esa información confirma el producto y su función general, pero no demuestra una distribución idéntica para todos los vagones ni sustituye la documentación del prototipo.
| Campo | Valor verificado | Por qué importa |
|---|---|---|
| Marca | Cal Scale | Evita mezclar el proyecto con un juego parecido de otra línea |
| Referencia | 190-283 / 283 | Mantiene la trazabilidad del paquete y la ficha |
| Escala | HO | Descarta componentes de otras escalas |
| Aplicación | Sistema AB para vagón de carga | Define el tema, no una ubicación universal |
| Material y color | Plástico negro | Orienta la preparación, el adhesivo y la pintura |
| SKU / UPC | CAL283 / 1900000283 | Confirma el artículo exacto en el catálogo |
Qué representa un sistema de freno AB
En la parte inferior de un vagón equipado con freno AB suelen verse depósitos, una válvula de control, un cilindro y el aparejo que transmite el movimiento hacia las zapatas. Esos elementos sirven como guía para investigar fotografías y planos del prototipo; no deben interpretarse como una lista garantizada del contenido del paquete. Abre el 190-283, identifica las formas que realmente recibiste y compáralas una a una con el vagón que vas a reproducir.
La disposición depende del tipo de vagón, el diseño del bastidor, la época, el fabricante del prototipo y las modificaciones realizadas durante su vida útil. Dos vagones de carga de aspecto exterior parecido pueden tener diferencias importantes bajo el piso. Por eso, copiar la colocación de otro modelo comercial puede producir una instalación ordenada pero históricamente incorrecta.
Elegir el vagón correcto antes de cortar
Identifica primero el modelo HO: fabricante, referencia, tipo de vagón, compañía, número de carretera y periodo representado. Después busca fotografías del mismo prototipo desde un ángulo bajo o planos que muestren el bastidor inferior. Si solo encuentras imágenes generales, úsalas para comprender la organización del sistema, no para fijar medidas definitivas.
Comprueba también qué sistema representa actualmente el modelo. Algunos vagones ya incluyen un conjunto AB simplificado o piezas moldeadas en el piso. Otros pueden corresponder a una configuración anterior o posterior. No retires un detalle existente hasta confirmar que el 190-283 lo sustituirá con una representación más adecuada para la unidad y fecha elegidas.
Inventariar el paquete sin inventar componentes
Trabaja sobre una bandeja clara con bordes. Abre el empaque lejos del borde de la mesa, fotografía todo y conserva la etiqueta. Separa las piezas por forma sin asignarles todavía un nombre o una ubicación. Si alguna está unida a un soporte, no la retires hasta saber dónde irá y cómo se sujetará durante la limpieza.
La cantidad exacta de piezas y la forma de cada componente deben comprobarse en el paquete recibido. Si falta algo, una pieza está deformada o el contenido no coincide con la imagen exacta del producto, detén el proyecto antes de modificar el vagón. Sustituir una forma por otra solo porque “cabe” puede cambiar tanto la apariencia como la geometría del sistema.
Mapear el bastidor inferior y las zonas de exclusión
Retira la carrocería o el piso según las instrucciones del fabricante del vagón. Marca la posición del peso, los tornillos, las pestañas de montaje y cualquier circuito. Gira ambos bogies hasta su límite real y traza el espacio que ocupan las ruedas, los laterales y los enganches. Haz lo mismo con la caja de enganche y su vástago. Ninguna pieza nueva debe invadir esas zonas.
Comprueba la altura sobre el riel. Un depósito o una varilla pueden parecer correctos con el vagón quieto y golpear desvíos, pasos a nivel o elementos entre los rieles durante la circulación. Conserva además acceso a los tornillos y deja una ruta razonable para desmontar el vagón en el futuro. Un detalle perfecto que impide mantenimiento termina siendo una mala instalación.
Determinar si sustituyes detalles moldeados o añades equipo
Un detalle moldeado puede servir como referencia de posición, pero no siempre es correcto para el prototipo. Si decides retirarlo, rebájalo en pasos pequeños y conserva largueros, travesaños, remaches y conductos cercanos. No cortes toda la zona para facilitar el trabajo; una superficie excesivamente plana puede perder estructura y dejar el nuevo conjunto sin apoyo.
Si el bastidor no trae equipo, crea una plantilla de papel o cinta con la huella de cada pieza. Presenta esa plantilla bajo el vagón y comprueba el giro de los bogies, la caja de enganche y la altura. Una plantilla permite cambiar la distribución sin dañar el modelo y ayuda a decidir si necesitas pequeños soportes en lugar de pegar directamente sobre una superficie irregular.
Herramientas y preparación del plástico
Una base de corte, pinzas finas, cuchilla afilada, limas pequeñas, abrasivo fino, regla, calibre y luz dirigida suelen ser suficientes para preparar el conjunto. Añade un taladro manual únicamente cuando el aparejo documentado requiera orificios. Evita herramientas motorizadas cerca de un piso delgado: pueden retirar material antes de que notes el error.
Separa las piezas con apoyo, no tirando de ellas. Limpia el punto de unión y comprueba que cada base se asienta plana. Lava o desengrasa solo con un método compatible con el plástico y con la pintura que utilizarás. Si no conoces la reacción de un producto, haz una prueba discreta fuera de la superficie visible.
Prueba en seco y montaje temporal
Coloca cada pieza sin adhesivo. Una pequeña cantidad de masilla reutilizable, cinta de baja adherencia o un soporte provisional puede mantenerla en posición mientras observas el vagón desde el costado y desde abajo. Comprueba que el equipo no quede torcido, que las bases toquen el piso y que la silueta sea coherente con las fotografías del prototipo.
Después instala temporalmente los bogies y enganches. Gira los bogies, comprime y extiende el mecanismo del enganche y coloca el vagón sobre el radio más cerrado y el desvío más exigente de la maqueta. Si una pieza invade una zona móvil, corrige la distribución ahora. No confíes en que una interferencia mínima desaparecerá después de pintar.
Varillas y tuberías: documentar antes de añadir
El detalle del sistema AB puede incluir o requerir conexiones adicionales según el proyecto, pero no conviene improvisar una red de varillas y tuberías solo para llenar el espacio. Estudia qué líneas son visibles en el prototipo, por dónde pasan y qué puntos conectan. Distingue el aparejo mecánico de las líneas neumáticas; ambos cumplen funciones distintas y no deberían trazarse como un patrón decorativo.
Si vas a fabricar conexiones con alambre o varilla, crea primero una plantilla y deja holgura respecto de ruedas, ejes y cajas de enganche. Mantén los dobleces limpios y evita tensar las piezas de plástico. Una conexión demasiado rígida puede arrancar el conjunto cuando el piso flexiona durante el desmontaje.
Adhesivo y fijación
Elige un adhesivo compatible con el plástico del conjunto y con el material del bastidor del vagón. Un cemento para plástico solo funciona cuando puede actuar sobre superficies compatibles y limpias; un adhesivo alternativo puede ser necesario si el piso es metálico o de otro polímero. Haz una prueba fuera del área visible antes de comprometer el modelo.
Aplica la mínima cantidad con una aguja o un palillo. Coloca el adhesivo en la base o desde el lado interior cuando sea posible, no sobre toda la pieza. El exceso forma bordes brillantes, tapa relieves y puede extenderse por capilaridad hacia zonas móviles. Mantén el vagón inmóvil durante el curado y no uses una segunda pieza para forzar la alineación de la primera.
Proceso de instalación paso a paso
- Confirma la identidad. Verifica Cal Scale 190-283, escala HO, plástico negro, SKU CAL283 y UPC 1900000283.
- Identifica el vagón. Registra fabricante, referencia, prototipo, compañía, número y época.
- Reúne evidencia. Busca fotografías o planos del bastidor inferior del prototipo correcto.
- Inventaría el paquete. Fotografía las piezas y conserva la etiqueta sin asumir un contenido no comprobado.
- Mapea las exclusiones. Marca giro de bogies, cajas de enganche, tornillos, lastre y altura mínima.
- Decide qué retirar. Elimina detalles moldeados solo cuando la sustitución esté documentada.
- Prepara cada base. Separa, limpia y presenta las piezas sin adhesivo.
- Monta temporalmente. Prueba la distribución con bogies y enganches instalados.
- Fija por etapas. Pega una pieza, verifica la alineación y deja curar antes de añadir la siguiente.
- Añade conexiones documentadas. Incorpora varillas o líneas únicamente cuando sepas su recorrido.
- Pinta en capas finas. Conserva relieves y zonas de unión limpias.
- Prueba en vía. Revisa giro, altura, enganches y desmontaje antes de declarar terminado el vagón.
Pintura y envejecido
El plástico negro facilita ver el conjunto antes de pintar, pero no determina el color final. Consulta el vagón y la fecha representados. Parte del equipo puede aparecer oscuro, polvoriento, oxidado o pintado junto con el bastidor. Aplica imprimación compatible cuando sea necesaria y utiliza capas finas para no redondear cantos ni tapar juntas.
El envejecido debe relacionar el sistema con el resto del bastidor, no convertirlo en una masa uniforme. Polvo, grasa y óxido se acumulan de manera distinta. Conserva contrastes suficientes para que los componentes sigan siendo legibles y evita pigmentos sueltos cerca de ruedas, cojinetes y cajas de enganche.
Prueba funcional antes de terminar
| Prueba | Debe pasar | Si falla |
|---|---|---|
| Giro de bogies | Movimiento completo sin tocar piezas | Reubica el componente antes de circular |
| Enganches | Caja y vástago se mueven libremente | Libera la zona y elimina adhesivo invasivo |
| Altura | Nada roza vía, desvíos ni cruces | Eleva o recoloca el detalle |
| Curvas | Supera el radio mínimo de la maqueta | Amplía la holgura de las zonas móviles |
| Mantenimiento | Tornillos y carrocería siguen accesibles | Rediseña soportes antes del acabado final |
Errores que conviene evitar
- Tratar el 190-283 como una distribución universal para cualquier vagón HO.
- Confundir elementos típicos de un sistema AB con una lista garantizada del paquete.
- Pegar antes de comprobar el giro real de los bogies y la caja de enganche.
- Eliminar largueros o travesaños para crear espacio sin documentar el bastidor.
- Añadir tuberías con recorridos inventados solo para aumentar la densidad visual.
- Usar demasiado adhesivo y bloquear un mecanismo o tapar un relieve.
- Pintar con capas gruesas que fusionen las piezas pequeñas.
- Olvidar la altura sobre el riel y el radio más cerrado de la maqueta.
- Sellar tornillos o impedir el desmontaje futuro del vagón.
Consultar el producto exacto y piezas relacionadas
Consulta el Cal Scale 190-283 HO de sistema de freno AB para vagón de carga para revisar la ficha exacta, el SKU CAL283, el UPC 1900000283 y la imagen verificada. La disponibilidad y el precio pueden cambiar, por lo que no se fijan en esta guía.
Para continuar la investigación, visita Cal Scale, trenes en escala HO y piezas y accesorios para trenes de modelismo. También puedes consultar las guías de productos en español.
Escrito por Mike Graves para Muncle Mikes.
La identidad, la escala, la aplicación y el material del 190-283 se comprobaron con el catálogo oficial de Cal Scale/Bowser, la ficha de Walthers y el registro exacto CAL283 de Muncle Mikes. La guía no atribuye una cantidad de piezas ni una disposición universal que las fuentes verificadas no confirmen.
