KATO 24-844 N Automatic Signal Power Supply: guía de planificación y conexión

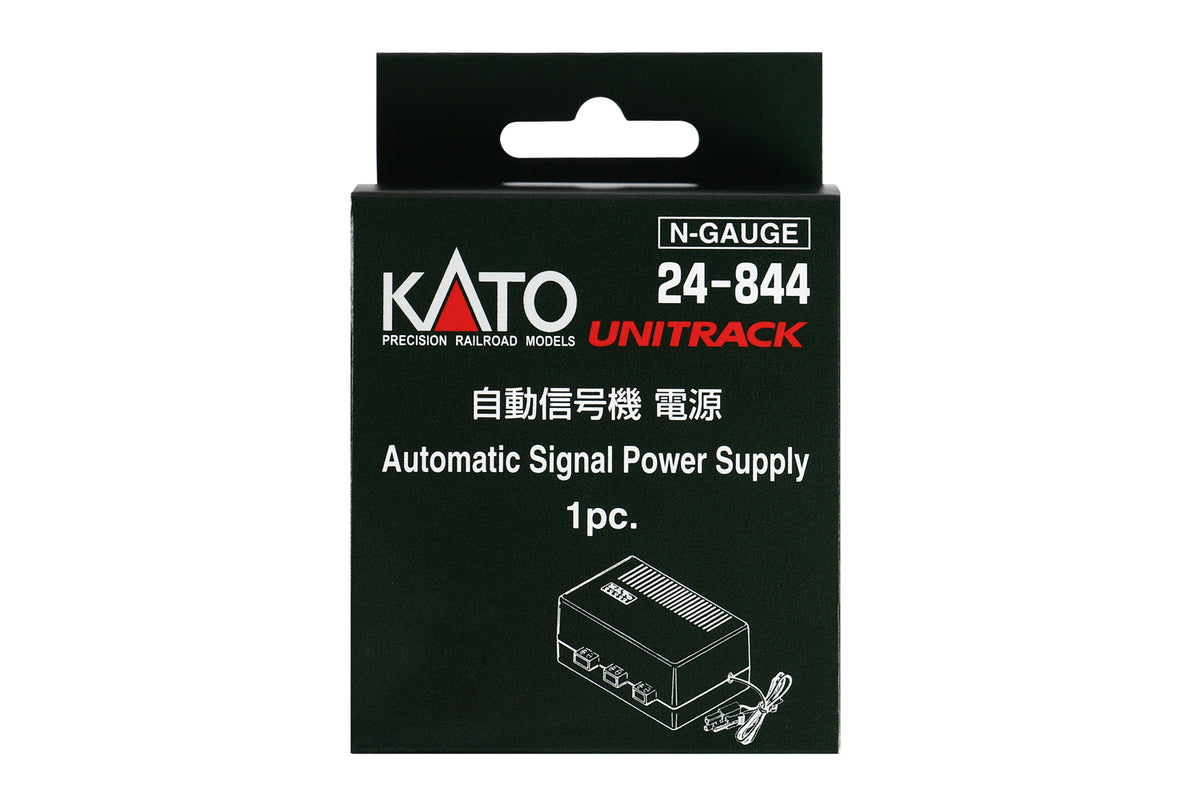

El KATO 24-844 N Automatic Signal Power Supply es un accesorio de alimentación para un sistema de señal automática KATO en escala N. La referencia de Muncle Mike's es KAT24-844. Debido a que forma parte de un sistema eléctrico específico, la compatibilidad debe confirmarse por número de artículo y mediante la documentación de KATO antes de conectarlo.
Una fuente de señalización no debe tratarse como una alimentación genérica para cualquier accesorio. Su función, conexiones y componentes asociados dependen del sistema para el que fue diseñada. Esta guía se concentra en identificación, planificación, montaje y documentación sin atribuir especificaciones eléctricas que no aparecen en la ficha.
Identificación exacta
- Fabricante: KATO
- Referencia: 24-844
- Escala asociada: N
- Tipo: fuente de alimentación para señal automática
- SKU: KAT24-844
Compare el número 24-844 con el manual del sistema, el embalaje de las señales y cualquier diagrama de expansión. Un accesorio de apariencia similar puede tener una función o conexión diferente.
Definir el sistema antes de instalar
Dibuje un esquema de la zona que tendrá señalización. Incluya señales, sensores o tramos asociados, panel de control y puntos de alimentación. Marque qué componentes ya posee y cuáles son necesarios para completar el circuito.
La señalización automática debe planificarse junto con la operación de trenes. Decida qué movimiento se quiere indicar y cómo se relacionará con bloques, estaciones, desvíos o cruces. Un sistema correctamente cableado puede seguir siendo confuso si la lógica visual no se definió previamente.
Comprobación de compatibilidad
- Localice el número de referencia de cada señal y accesorio.
- Consulte la documentación oficial de KATO para el 24-844.
- Confirme conectores, orientación y componentes intermedios.
- Verifique que la fuente de energía utilizada sea la indicada para el sistema.
- No mezcle componentes de otros sistemas sin una confirmación técnica expresa.
Si falta un dato, mantenga el circuito desconectado hasta resolverlo. Probar combinaciones desconocidas puede dañar accesorios pequeños o producir un funcionamiento difícil de diagnosticar.
Preparar el lugar de montaje
Ubique el accesorio en una zona seca, ventilada y accesible. No lo encierre bajo paisaje permanente ni lo coloque donde un derrame pueda alcanzarlo. Deje espacio para leer etiquetas y retirar conectores sin tirar de los cables.
En una maqueta modular, sujételo de forma que resista el transporte y utilice conectores identificados para separar módulos. La alimentación debe quedar protegida de golpes y del peso de otros objetos.
Organizar el cableado
Etiquete cada cable en ambos extremos y utilice colores o números consistentes. Separe la señalización de otros circuitos para que un problema pueda localizarse sin revisar toda la maqueta. No tense los cables ni los doble bruscamente junto a los conectores.
Prepare una hoja con la referencia 24-844, los puertos utilizados y el destino de cada conexión. Una fotografía del montaje inferior también puede ser útil, especialmente cuando el sistema queda oculto detrás de un panel.
Prueba por etapas
Monte primero una configuración mínima siguiendo el diagrama de KATO. Conecte la alimentación únicamente después de revisar todos los enlaces. Observe el comportamiento de una señal antes de añadir más componentes.
Después, pruebe cada condición operativa prevista: vía libre, presencia de tren, cambios de ruta o cualquier otra función que corresponda al sistema. Añada un componente cada vez y registre el resultado. Esa secuencia permite identificar el punto exacto donde aparece un fallo.
Diagnóstico básico
Ante una señal que no responde, apague el sistema y compruebe conectores, orientación, cables sueltos y compatibilidad de referencias. No puentee terminales ni aplique otra alimentación para “probar” sin documentación. Si un componente funciona por separado pero no dentro del conjunto, revise la lógica y el orden de conexión.
Mantenimiento y futuras ampliaciones
Mantenga el área libre de polvo y evite manipular conectores con el sistema energizado. Actualice el esquema cada vez que añada señales o cambie el trazado. Conserve el manual y la referencia KAT24-844 junto a los registros eléctricos de la maqueta.
