PECO ST-20 N Code 80: guía para instalar un paso a nivel recto

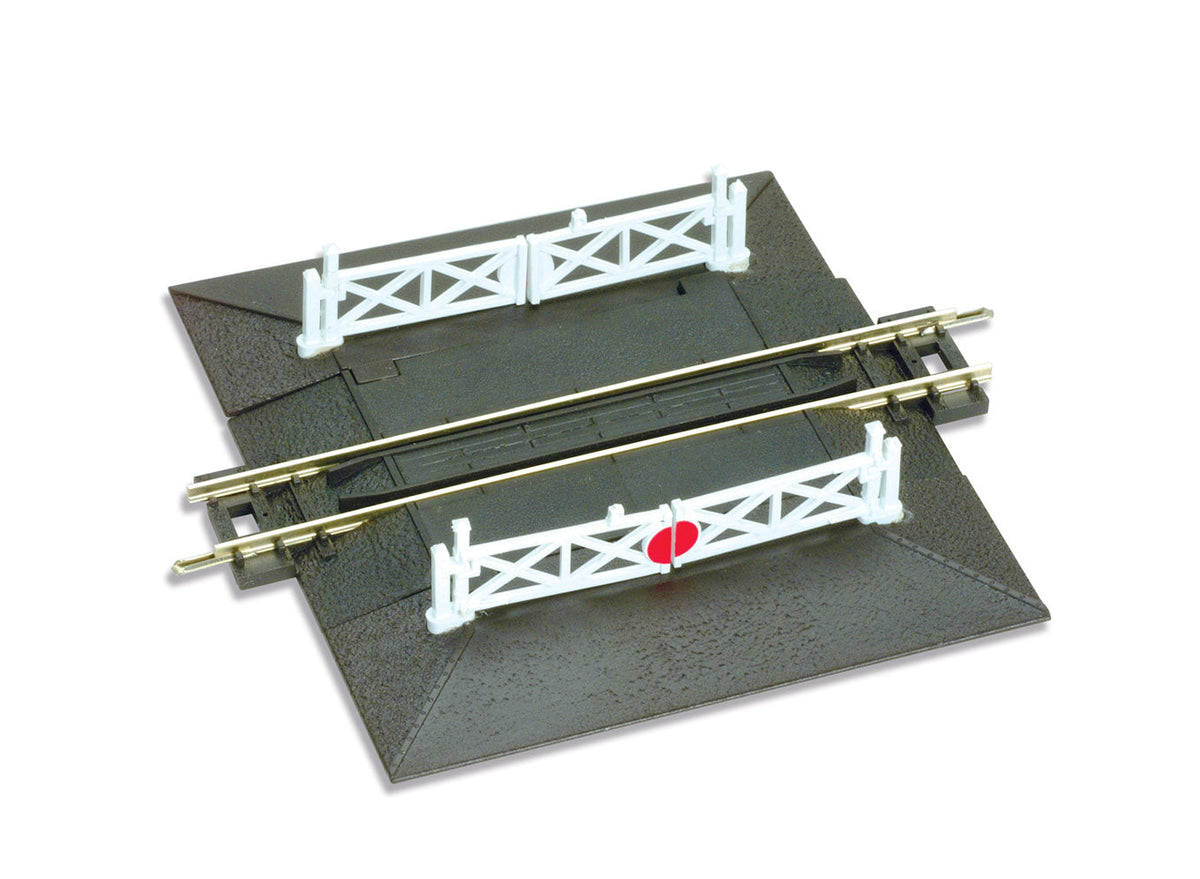

El PECO ST-20 Setrack Straight Level Crossing es una sección de paso a nivel recto para escala N con vía Code 80 integrada. La referencia mide 87 mm —3 7/16 pulgadas— e incluye dos rampas y cuatro barreras. El SKU de Muncle Mike's es PCOST-20 y el código de barras es 5050881003602.
El conjunto permite crear un cruce de carretera sobre una sola vía. Puede ampliarse mediante la unidad ST-21 para formar cruces de dos o más vías, siempre que se respete la geometría y se compruebe la compatibilidad del trazado.
Datos verificados
- Fabricante: PECO
- Referencia: ST-20
- Escala: N / 1:160
- Sistema: Setrack
- Código: Code 80
- Longitud: 87 mm / 3 7/16 pulgadas
- Contenido: cruce recto con vía integrada, dos rampas y cuatro barreras
- SKU: PCOST-20
La ficha indica compatibilidad con PECO Code 80 y Code 55 Streamline, además de la posibilidad de conectar una o más unidades ST-21. La transición concreta debe comprobarse sobre el trazado real.
Elegir la ubicación del cruce
Un paso a nivel funciona mejor cuando la carretera y la vía se encuentran con una geometría creíble. Antes de cortar el paisaje, coloque el ST-20 provisionalmente y marque los accesos de carretera. Revise que las rampas puedan integrarse sin crear pendientes bruscas para vehículos en miniatura.
Observe la escena desde ambos lados de la vía. Las barreras deben quedar visibles y no interferir con postes, edificios, andenes o mecanismos. Deje espacio para mantenimiento y limpieza.
Comprobar la vía
- Confirme que la línea sea escala N.
- Revise el código y la altura de los carriles adyacentes.
- Alinee la sección recta sin torsión.
- Compruebe las uniones eléctricas.
- Haga pasar locomotoras y vagones en ambos sentidos.
- Pruebe el material rodante más largo y ancho.
La superficie debe quedar plana. Un desnivel pequeño en el cruce puede afectar la captación de corriente o hacer que una rueda suba sobre el carril.
Integración de carretera y paisaje
Presente las rampas y planifique la carretera antes de aplicar adhesivo. El pavimento debe llegar al conjunto de manera gradual, sin cubrir carriles, ranuras ni detalles funcionales. Proteja la vía durante el trabajo de terreno.
Las cuatro barreras ayudan a definir el cruce, pero su colocación debe mantener el espacio libre. Pruebe la posición con material rodante antes de fijar. Si se añaden señales, vehículos o figuras, evite saturar la zona.
Ampliar a varias vías
La unidad ST-21 puede conectarse al ST-20 para formar un cruce de doble vía, y otras unidades pueden extenderlo. Antes de ampliar, mida la separación entre centros de vía y compruebe que la carretera mantiene una transición continua. No compre unidades adicionales únicamente por estimación visual.
Prueba final y mantenimiento
Una vez instalado, realice pruebas lentas en ambos sentidos y revise continuidad eléctrica. Mantenga las ranuras y superficies de carril libres de adhesivo, pintura y material escénico. Documente la ubicación de uniones y conexiones antes de cubrir el área.
Para quién resulta útil
El ST-20 es apropiado para modelistas de escala N que necesitan un paso a nivel recto Setrack Code 80 con rampas y barreras, o una base ampliable para varias vías.
Ver PECO ST-20 N Scale Code 80 Straight Level Crossing en Muncle Mike's
Contenido del paso a nivel ST-20
La referencia ST-20 es una sección recta de Setrack Code 80 para escala N, con 87 mm de longitud. El registro del producto indica que integra la vía con dos rampas y cuatro barreras. Esa combinación permite construir un cruce de una sola vía a escala, pero revisa el paquete recibido para comprobar las piezas antes de cambiar el paisaje. El SKU PCOST-20 y el número de fabricante ST-20 deben coincidir en la caja y la ficha: otros cruces pueden parecer iguales y utilizar un código o longitud distintos.
El producto puede acoplarse a una extensión ST-21 para formar un cruce de doble vía, y se describe como compatible con PECO Code 80 y Code 55 Streamline. Aun con compatibilidad indicada, ensaya la conexión real antes de fijar la base. Presenta las vías, el tablero y la carretera en seco, alinea la parte superior del camino con las rampas y comprueba que las ruedas pasen sin golpear un borde. Evita forzar conectores si las alturas o el perfil no coinciden.
Planificar carretera, tren y mantenimiento
Un cruce legible necesita una aproximación clara. Deja visible la carretera desde ambos lados y conserva espacio para las barreras, sin invadir el gálibo de coches o locomotoras. Prueba el conjunto desde el ángulo habitual de observación y mueve un vehículo por el tramo a velocidad lenta. Asegúrate de que rampas, barreras y uniones no interfieran con ruedas, bogies ni herramientas de limpieza.
Haz las conexiones y pruebas eléctricas antes de cubrir la vía con paisaje. Si el cruce modifica el plano o el aislamiento, sigue las instrucciones específicas de PECO y del circuito. Anota la posición de la pieza, longitud y extensión utilizada. Ese registro ayuda a sustituir una rampa o ampliar el cruce sin reconstruir la escena a ciegas.
