Guías de productos en español

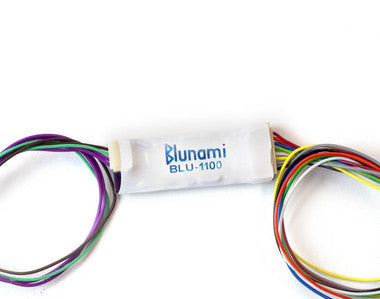

SoundTraxx 886601 BLU-1100 Electric: compatibilidad e instalación
El SoundTraxx 886601 es la versión BLU-1100 con perfil de sonido eléctrico. Es un decodificador universal de sonido y motor que puede controlarse por DC, DCC o de forma inalámbrica con la aplicación Blunami. La referencia encaja en ciertos modelos pequeños de escala N y HO, pero no es una elección automática para cualquier locomotora eléctrica: antes de comprar hay que comprobar espacio, consumo del motor, altavoz, salidas de función y el perfil sonoro que realmente necesita el modelo.
Qué distingue a la referencia 886601
SoundTraxx utiliza la misma plataforma BLU-1100 para varios grupos de sonido. El número 886601 identifica la variante preparada con el perfil Electric, pensado para locomotoras eléctricas, tranvías y equipos de tracción que necesitan sonidos diferentes de los de una locomotora diésel o de vapor. El SKU de Muncle Mikes es TUC886601 y el UPC publicado para esta referencia es 812165024032.
La palabra “Electric” no describe el tipo de alimentación de la maqueta; describe la biblioteca sonora instalada. El decodificador sigue necesitando una instalación eléctrica compatible y alimentación adecuada. El control inalámbrico permite usar la aplicación Blunami para operar y configurar el modelo, pero no elimina la necesidad de alimentar el decodificador desde la vía o desde una solución de batería correctamente diseñada.
| Dato | SoundTraxx BLU-1100 | Qué comprobar |
|---|---|---|
| Dimensiones | 31 × 10.5 × 5 mm | Espacio real con carrocería, cables y altavoz colocados |
| Corriente máxima de bloqueo del motor | 1 A | Consumo medido del motor en la locomotora concreta |
| Salidas de función | 4 | Luces y efectos que se desean controlar |
| Corriente por salida | 100 mA máximo | Carga y resistencias de cada circuito de iluminación |
| Amplificador | 1 W con carga de 8 ohmios | Altavoz de 8 ohmios y caja acústica que quepan en el modelo |
| Tensión DCC de vía | 7–22 V | Configuración y tensión del sistema de la maqueta |
| Canales de sonido | 16 | Perfil y efectos adecuados para el prototipo representado |
El perfil eléctrico: qué sonidos añade
La biblioteca eléctrica de SoundTraxx está orientada a equipos cuya personalidad sonora proviene de motores de tracción, pantógrafos, compresores, campanas, bocinas y equipos auxiliares. Entre los efectos disponibles se encuentran el zumbido de los motores de tracción, la subida y bajada del pantógrafo, el arco de catenaria, sonidos de puertas y solicitudes de parada, además de más de 40 bocinas o silbatos y 13 campanas seleccionables.
Eso no significa que una sola selección sea históricamente correcta para todas las locomotoras eléctricas. Una GG1, un tranvía urbano y una locomotora moderna de corriente alterna no deben sonar igual. Antes de instalar, identifica el prototipo, la época y los equipos visibles del modelo. Después consulta la referencia de selección de sonidos eléctricos y elige los efectos que mejor correspondan al vehículo representado.
Control DC, DCC y Bluetooth: tres formas de operar
El BLU-1100 puede responder en una maqueta analógica DC, funcionar como decodificador DCC convencional o recibir órdenes inalámbricas desde la aplicación Blunami. En una instalación DCC, puede seguir utilizándose el mando de la central. La aplicación añade una ruta de control y configuración desde un dispositivo compatible; no convierte una locomotora sin alimentación en un modelo autónomo.
La ventaja práctica del modo inalámbrico es poder ajustar parámetros y probar funciones desde la aplicación sin depender de una vía de programación tradicional. Aun así, conviene guardar un registro de la dirección, asignación de funciones y cambios importantes. Si después se opera desde otra central o se restaura la configuración, esas notas ayudan a entender qué se modificó.
Cómo saber si cabe en la locomotora
Mide el espacio interior con la carrocería completamente colocada. No basta con apoyar el decodificador sobre el chasis abierto: hay que reservar espacio para los cables, el altavoz, la caja acústica y el recorrido de cualquier pieza móvil. En modelos de escala N, unos pocos milímetros pueden decidir si la carrocería cierra sin presión.
La cifra de 31 × 10.5 × 5 mm debe compararse con una zona libre real, no con el volumen total de la locomotora. Mantén el decodificador lejos de engranajes, cardanes, volantes de inercia y bordes metálicos. Si el chasis forma parte del circuito eléctrico, el aislamiento entre decoder y metal es obligatorio según el esquema de instalación correspondiente.
La corriente del motor no se adivina por la escala
El límite de 1 amperio se refiere a la corriente de bloqueo del motor. Una locomotora pequeña puede consumir más de lo esperado si el mecanismo está duro, el motor está deteriorado o existe una transmisión atascada. Antes de instalar el decoder, comprueba que el modelo funcione bien en su estado actual y mide el consumo siguiendo un procedimiento seguro.
Si la corriente medida supera el límite del BLU-1100, no intentes compensarlo reduciendo volumen, cambiando el altavoz o programando una velocidad menor. Esas acciones no aumentan la capacidad de la etapa de motor. La solución es corregir primero el problema mecánico o elegir un formato de decoder con la capacidad adecuada.
Altavoz, caja acústica y calidad de sonido
El amplificador está especificado para una carga de 8 ohmios y una potencia de 1 vatio. El altavoz debe respetar esa impedancia y caber con una caja acústica adecuada. Un altavoz grande colocado sin recinto puede rendir peor que uno más pequeño correctamente sellado, porque la parte delantera y trasera del diafragma pueden cancelarse entre sí.
Decide la ubicación del altavoz antes de cortar cables o fijar el decoder. Comprueba que el sonido tenga una salida razonable hacia el exterior y que la caja no interfiera con la carrocería. En modelos con ventiladores, rejillas o ventanas, la estructura puede ofrecer una ruta acústica útil, pero no conviene perforar o modificar una pieza valiosa sin un plan claro.
Luces y cuatro salidas de función
El BLU-1100 ofrece cuatro salidas de función, con un máximo publicado de 100 mA por salida. Haz una lista de lo que realmente necesita el modelo: faros delanteros y traseros, luces de posición, iluminación interior, arco de catenaria u otro efecto. La cantidad de cables presentes no demuestra por sí sola que todos deban conectarse.
Los LED suelen necesitar resistencias adecuadas. No reutilices una resistencia ni una placa de iluminación sin entender cómo está conectada. Antes de cerrar la carrocería, prueba cada función por separado y confirma que la iluminación sea estable, tenga la polaridad correcta y no produzca calor anormal.
Una secuencia de instalación más segura
- Prueba la locomotora antes de abrirla. Corrige fallos mecánicos y eléctricos previos.
- Documenta el cableado existente. Toma fotografías claras antes de retirar una placa o decoder.
- Mide y presenta todos los componentes. Decoder, altavoz y cables deben caber con la carrocería cerrada.
- Aísla y conecta según el manual. No decidas por color de cable cuando la placa o el modelo usan un esquema propio.
- Haz la primera prueba de forma controlada. Comprueba motor, dirección y luces antes de subir el volumen.
- Programa una función cada vez. Guarda los cambios para poder volver atrás.
Si aparece olor, calor anormal, un corto o un movimiento irregular, corta la alimentación inmediatamente. Un decoder no debe utilizarse para “probar” un mecanismo que ya funciona mal. Cuando la instalación exige mecanizado, soldadura fina o diagnóstico que supera tus herramientas, recurrir a un instalador con experiencia protege tanto el decoder como la locomotora.
Un ejemplo concreto: Kato GG1
El selector oficial de SoundTraxx recomienda la referencia 886601 para determinados modelos Kato GG1. Esa recomendación es útil porque confirma una aplicación real del perfil eléctrico y del formato BLU-1100. No convierte al 886601 en una solución universal para todas las GG1: versiones de otros años o fabricantes pueden utilizar chasis, placas, altavoces y espacios interiores diferentes.
Cuando tu locomotora aparece en el selector del fabricante, usa la fila exacta como punto de partida y comprueba todavía la revisión del modelo. Cuando no aparece, compara medidas, consumo y cableado directamente o consulta al soporte técnico antes de comprar.
Dónde consultar el producto y seguir comparando
Consulta el SoundTraxx 886601 BLU-1100 Electric para revisar la referencia exacta ofrecida por Muncle Mikes. Para comparar otros formatos y perfiles, visita el departamento de trenes a escala y electrónica ferroviaria.
También puedes comparar esta guía con la del SoundTraxx 885603 BLU-1100 ALCO, que utiliza el mismo formato físico con una biblioteca sonora diésel distinta, o con la del SoundTraxx 885610 BLU-21PNEM8 GE, cuyo conector y número de salidas responden a otra clase de instalación.
Escrito por Mike Graves para Muncle Mikes.
Especificaciones, modos de operación, perfil eléctrico y ejemplo de compatibilidad comprobados con la documentación oficial de SoundTraxx y la ficha exacta 886601. No se incluyen precios ni existencias, porque pueden cambiar.
