Cal Scale 190-283 HO: guía para añadir un sistema de freno AB a un vagón de carga

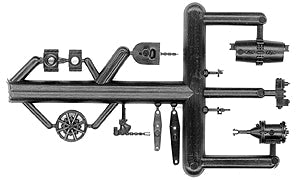

El Cal Scale 190-283 es un conjunto plástico negro de sistema de freno AB para vagones de carga en escala HO. La referencia del fabricante es 283, el SKU de Muncle Mike's es CAL283 y el UPC/EAN indicado es 1900000283. Este tipo de detalle se instala normalmente en la parte inferior de un vagón, donde la investigación y el espacio libre son tan importantes como la apariencia.
Antes de comenzar, identifique el vagón concreto, su época y la disposición del bastidor inferior. El nombre “sistema de freno AB” no significa que todas las piezas deban colocarse en la misma posición en cada modelo.
Datos del producto
- Fabricante: Cal Scale
- Referencia: 190-283 / artículo 283
- Escala: HO
- Descripción: sistema de freno AB plástico negro para vagón de carga
- SKU de Muncle Mike's: CAL283
- UPC/EAN: 1900000283
Conserve estos datos con las piezas no utilizadas. Un conjunto de bajo bastidor puede confundirse fácilmente con otro cuando se retira del empaque.
Investigar la disposición correcta
Busque fotografías y planos del tipo de vagón que se va a detallar. Observe la ubicación relativa de cilindro, depósito, válvula, tuberías y soportes según lo representado en la referencia disponible. Si el vagón está basado en un prototipo concreto, la época puede afectar la configuración.
El objetivo no es llenar el espacio inferior con piezas, sino reproducir una disposición coherente sin interferir con ruedas, trucks, acopladores o el movimiento del modelo.
Inspeccionar el bastidor inferior
Retire la carrocería o los trucks solo si el fabricante del vagón lo permite y si comprende cómo volver a montarlos. Observe los detalles moldeados que ya existen. Algunos pueden conservarse, otros pueden requerir modificación y algunos pueden impedir una instalación directa.
Mida el espacio entre los ejes y la altura disponible sobre la vía. Compruebe también el giro de los trucks en la curva más cerrada de la maqueta. Una pieza colocada correctamente desde el punto de vista visual todavía puede causar problemas si invade ese recorrido.
Inventario y prueba en seco
Coloque las piezas del CAL283 en una bandeja y compárelas con las instrucciones o con la documentación del proyecto. Antes de cortar o fijar, presente cada componente en el bastidor. Marque posiciones con lápiz fino o cinta de baja adherencia.
Haga una prueba con los trucks instalados y mueva cada uno a su máximo ángulo de giro. Revise el espacio para los acopladores y para cualquier peso interior. No perfore hasta haber confirmado la posición desde varios ángulos.
Planificar tuberías y conexiones
Si el proyecto incorpora líneas adicionales, dibuje primero una ruta simple. Evite cruces innecesarios y mantenga el espacio libre alrededor de piezas móviles. Utilice fotografías del prototipo como guía y adapte el nivel de detalle a la resistencia necesaria para operar el vagón.
Una maqueta de exhibición puede aceptar componentes más delicados que un vagón utilizado con frecuencia. Defina ese objetivo antes de seleccionar el grosor y el método de fijación de cualquier elemento adicional.
Instalación por etapas
- Fije primero los componentes principales verificados.
- Compruebe su alineación desde el lateral y desde abajo.
- Deje curar el adhesivo antes de añadir conexiones cercanas.
- Vuelva a instalar trucks y acopladores para una prueba de espacio.
- Haga rodar el vagón a baja velocidad por curvas y desvíos.
- Complete detalles secundarios solo después de confirmar la operación.
Utilice un adhesivo compatible con el plástico del conjunto, el bastidor y cualquier acabado existente. Una cantidad mínima suele ofrecer más control y reduce el riesgo de pegar una parte móvil.
Pintura y lectura del bajo bastidor
El conjunto está identificado como plástico negro, pero el acabado final depende del proyecto. Compare el color y el nivel de envejecido con el resto del vagón. Aplique capas ligeras para conservar formas y conexiones.
Si pinta después del montaje, proteja ruedas, puntos de contacto y mecanismos de acoplador. Si pinta las piezas por separado, deje limpios los puntos donde el adhesivo necesite contacto directo.
Prueba operativa final
Coloque el vagón en la vía y observe el bajo bastidor en curvas, cambios de pendiente y desvíos. Escuche cualquier roce. Compruebe que el peso y el centro de gravedad no hayan cambiado de forma problemática y que los trucks giren libremente.
