PECO SL-E792BH O Code 124: guía del desvío Bullhead izquierdo Electrofrog

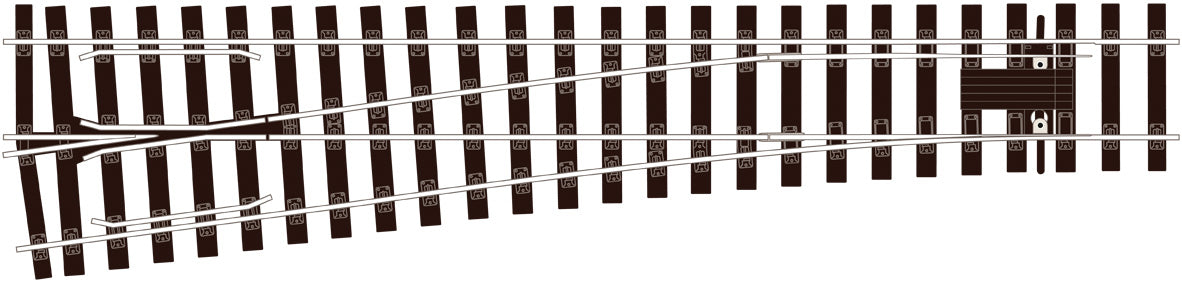

El PECO SL-E792BH es un desvío Bullhead de radio medio, mano izquierda, para vía O Code 124. Mide 416 mm de longitud, tiene un radio nominal de 1828 mm, un ángulo de corazón de 8 grados y utiliza configuración Electrofrog. El SKU de Muncle Mike's es PCOSL-E792BH y el EAN es 5050881060605.
Geometría verificada
- Fabricante: PECO
- Referencia: SL-E792BH
- Gauge: O
- Perfil: Code 124 Bullhead
- Orientación: izquierda
- Longitud: 416 mm
- Radio: 1828 mm
- Ángulo del corazón: 8°
- Corazón: Electrofrog
- SKU: PCOSL-E792BH
Verificar la orientación
La mano izquierda debe evaluarse desde la dirección de aproximación. Coloque el desvío sobre el plano y siga la ruta recta y la desviada. No dependa de una fotografía girada.
Compare los 416 mm de longitud y el radio de 1828 mm con el espacio real. Marque los extremos y compruebe cómo continúa cada ruta.
Presentación en seco
- Prepare una superficie plana.
- Conecte provisionalmente vía Code 124 compatible.
- Alinee los cuatro extremos.
- Pruebe locomotoras y vagones largos.
- Compruebe ambas rutas y sentidos.
- Revise acceso a accionamiento y cableado.
En escala O, la geometría requiere espacio considerable. Verifique salientes de carrocería y separación respecto de estructuras.
Planificación Electrofrog
El corazón Electrofrog requiere una planificación eléctrica acorde con el sistema utilizado. Consulte las instrucciones de PECO para aislamiento, polaridad y accionamiento. Desconecte la alimentación antes de cablear y pruebe con instrumentos adecuados antes de colocar material rodante.
No cubra las conexiones hasta haber probado cada ruta. Etiquete cables y conserve un diagrama.
Instalación mecánica
La base debe quedar sin torsión. Evite cambios de pendiente dentro del desvío. Fije sin deformar y mantenga libres las agujas, el corazón y las barras de movimiento.
Después de fijar, haga pruebas lentas. Observe captación eléctrica, cierre de agujas y paso de ruedas.
Balasto y paisaje
Aplique balasto con control y manténgalo lejos de piezas móviles. Deje acceso inferior al mecanismo y cableado. Documente la instalación antes de cubrir el área.
Mantenimiento
Limpie superficies de rodadura y contactos. Revise periódicamente polaridad, movimiento y fijaciones. Un problema eléctrico o mecánico debe diagnosticarse antes de ajustar la pieza.
Para quién resulta útil
El SL-E792BH es apropiado para modelistas O Code 124 Bullhead que necesitan la geometría izquierda de radio medio y comprenden la instalación Electrofrog.
