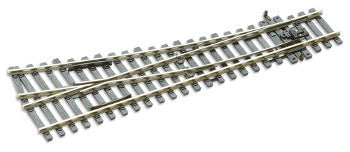

PECO SL-E91 HO Code 100: guía del desvío derecho No. 4 Electrofrog
El PECO SL-E91 es un desvío No. 4 de mano derecha para escala HO con carril Code 100 y corazón Electrofrog. El SKU de Muncle Mike's es PCOSL-E91 y el código de barras es 5050881037300.
La combinación No. 4, mano derecha, Code 100 y Electrofrog define esta referencia. Cada elemento debe coincidir con el plano, la vía y el sistema eléctrico de la maqueta.
Identificación exacta
- Fabricante: PECO
- Referencia: SL-E91
- Escala: HO
- Código: Code 100
- Geometría: No. 4
- Orientación: derecha
- Corazón: Electrofrog
- SKU: PCOSL-E91
Confirmar orientación y geometría
Observe la pieza desde la dirección de aproximación. La ruta desviada se abre hacia la derecha. Colóquela sobre el plano y conecte temporalmente ambas salidas. No dependa de una imagen que pueda estar girada.
El No. 4 debe ser compatible con los vehículos que circularán. Pruebe locomotoras y coches largos antes de fijar.
Presentación en seco
- Prepare una superficie plana.
- Conecte vía Code 100 compatible.
- Compruebe altura y alineación.
- Pruebe la ruta recta y desviada.
- Utilice ambos sentidos.
- Revise acceso al mecanismo y cableado.
Planificación Electrofrog
El corazón Electrofrog exige seguir la documentación de PECO para aislamiento y polaridad. Desconecte la alimentación antes de cablear y verifique el circuito con instrumentos apropiados.
Etiquete conductores y conserve un esquema. No cubra conexiones hasta haber probado cada ruta con una locomotora a baja velocidad.
Instalación mecánica
Evite torsiones y cambios de pendiente dentro del desvío. Fije la base sin deformarla. Las agujas y la barra de movimiento deben quedar libres de adhesivo y balasto.
Pruebas
Realice pasadas lentas en los dos sentidos. Observe cierre de agujas, captación eléctrica, paso de ruedas y centrado de acopladores. Si existe una falla, determine si es mecánica o eléctrica antes de ajustar.
Integración con el paisaje
Aplique balasto con control y deje acceso inferior al accionamiento. Fotografíe cableado y uniones antes de cubrir la zona.
Mantenimiento
Limpie carriles, corazón y puntos de contacto. Revise periódicamente el recorrido completo del mecanismo y la polaridad.
Para quién resulta útil
El SL-E91 puede servir a modelistas HO Code 100 que necesitan un desvío derecho No. 4 y están preparados para instalar un Electrofrog correctamente.
