PECO ST-2021 Code 100: guía de la curva doble de radio 1 para OO/HO

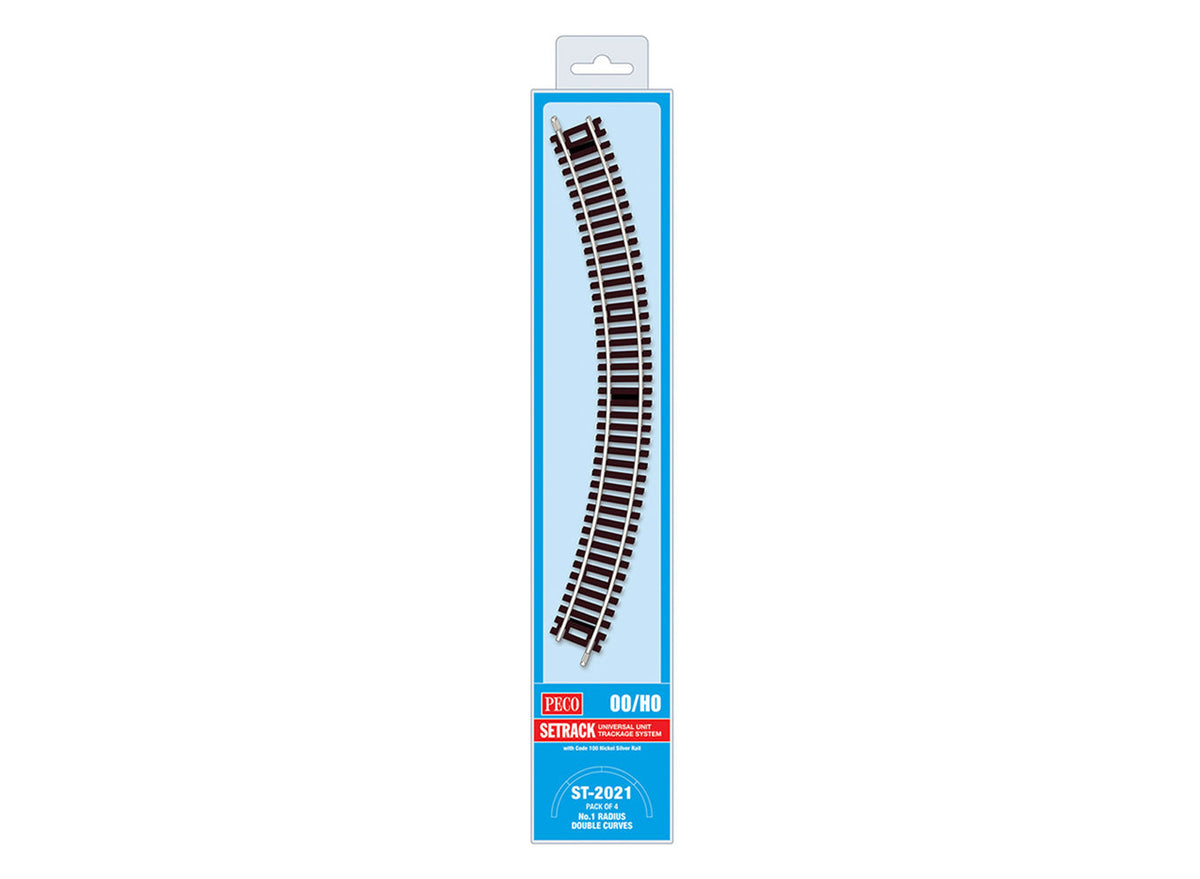

El PECO ST-2021 Setrack No. 1 Radius Double Curve es un paquete de cuatro secciones curvas rígidas para trazados OO/HO con carril Code 100. Cada sección está identificada con un radio de 371 mm —14 5/8 pulgadas— y un ángulo de 45 grados. El SKU de Muncle Mike's es PCOST-2021 y el código de barras es 5050881029978.
La vía se presenta como un componente listo para incorporar a un trazado Setrack, pero la geometría debe comprobarse antes de fijarla. Un paquete de cuatro curvas de 45 grados permite completar 180 grados cuando todas se utilizan juntas, aunque la disposición final depende del plano de la maqueta.
Datos verificados de la referencia
- Fabricante: PECO
- Referencia: ST-2021
- Sistema: Setrack
- Escala o gauge indicado: OO/HO
- Código: Code 100
- Radio: 371 mm / 14 5/8 pulgadas
- Ángulo por sección: 45 grados
- Contenido: cuatro secciones curvas
- SKU: PCOST-2021
La ficha identifica carriles de níquel-plata sobre bases rígidas con detalle de durmientes y compatibilidad con vía PECO Code 100 Streamline. Aun así, conviene comprobar las uniones y la geometría del trazado real antes de instalar.
Planificar una curva de radio 1
El radio 1 ocupa menos espacio que curvas más amplias, pero exige revisar cuidadosamente el material rodante que circulará por él. No todos los vehículos largos, locomotoras con gran distancia entre ejes o acopladores de cierre corto se comportan igual en una curva cerrada.
Coloque temporalmente las cuatro piezas sobre el tablero y conecte las rectas o desvíos previstos. Pase el modelo más largo de la colección por la curva a baja velocidad. Observe los extremos de los coches, el movimiento de los bogies y el espacio con estructuras próximas.
Comprobaciones antes de fijar
- Confirme que la vía adyacente sea Code 100 o tenga una transición adecuada.
- Revise que las uniones queden alineadas y sin escalones verticales.
- Compruebe que el tablero esté plano y firme.
- Pruebe locomotoras y vagones en ambos sentidos.
- Verifique el espacio libre en el interior y exterior de la curva.
- Marque la posición solamente después de aprobar la prueba.
Una curva que parece correcta desde arriba puede acercar demasiado el material rodante a postes, andenes, túneles o bordes. La prueba física es más fiable que calcular únicamente a partir del plano.
Instalación y continuidad
Cuando el recorrido esté aprobado, asegure las piezas sin deformar la base. Mantenga las uniones limpias y compruebe continuidad eléctrica antes de cubrir la zona con paisaje o balasto. No aplique adhesivo de manera que penetre en conectores o dificulte una futura reparación.
Después de fijar, repita la prueba a velocidad baja y media. Escuche ruidos inusuales y observe si algún eje sube sobre el carril. Corregir una unión ahora es más sencillo que hacerlo después de terminar el terreno.
Uso dentro de un diseño compacto
La referencia ST-2021 puede ser útil cuando el espacio es limitado y el material rodante es compatible con radio 1. También puede funcionar en circuitos de prueba, trazados iniciales o secciones donde se necesita una geometría Setrack definida. La decisión debe basarse en el equipo real que circulará, no solo en el espacio disponible.
