PECO ST-45 N: guía para planificar un desvío curvo de mano izquierda

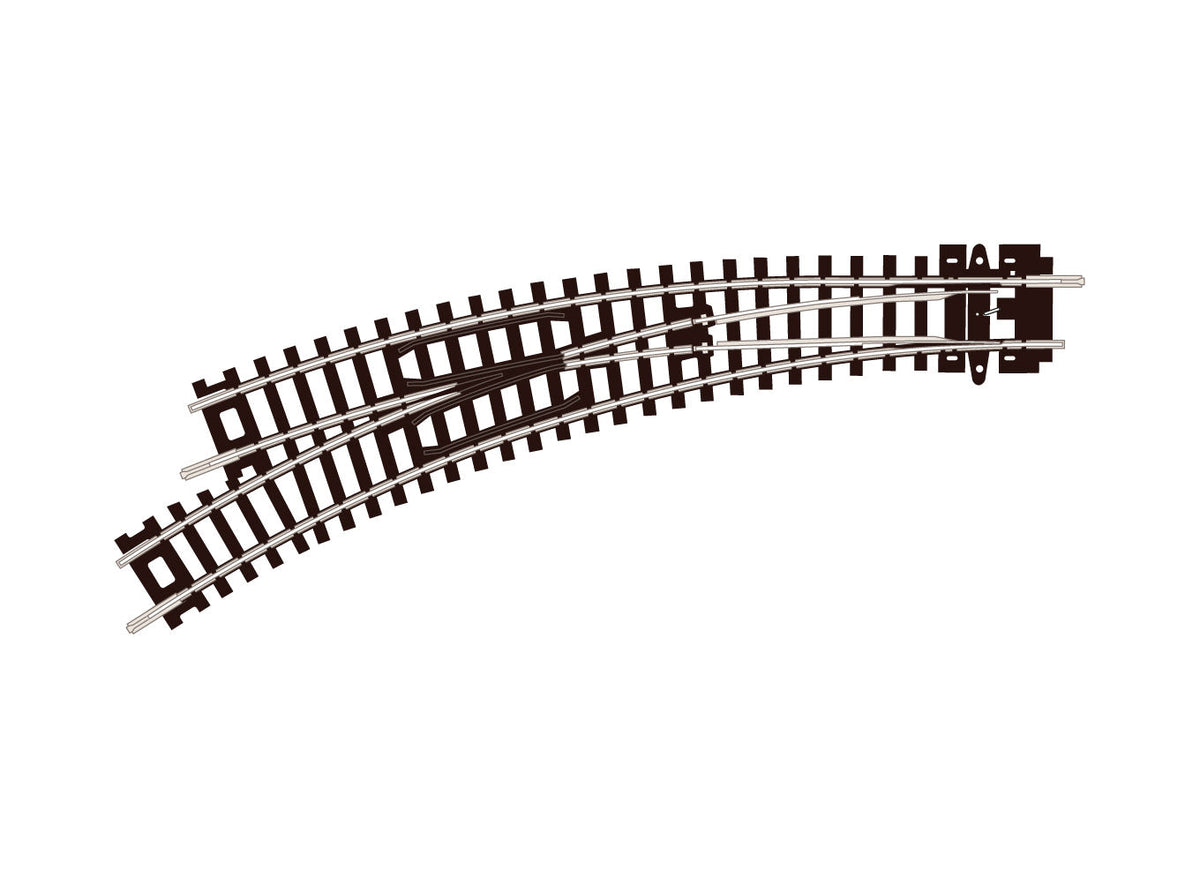

El PECO N Left-Hand Curved Turnout ST-45 es un desvío curvo de mano izquierda para un trazado ferroviario en escala N. El item number de Muncle Mike's es PCOST-45 y el código de barras asociado es 5050881003725.
Un desvío curvo puede ahorrar longitud y permitir que una ruta se separe mientras continúa la curva, pero también exige una planificación más precisa que una pieza recta. La orientación, los radios, la geometría y el sistema de vía deben comprobarse con la documentación exacta de PECO antes de cortar o fijar nada.
Identificación de la referencia
- Fabricante: PECO
- Referencia: ST-45
- Escala: N
- Tipo: desvío curvo de mano izquierda
- SKU: PCOST-45
- Código de barras: 5050881003725
No determine la orientación basándose únicamente en una fotografía que podría mostrarse girada. Coloque la pieza como se aproximará el tren y compare ambas rutas con el plano del fabricante.
Cuándo considerar un desvío curvo
Puede ser útil en una entrada de estación, un patio, una bifurcación o una sección donde la ruta ya está curvando. Permite combinar curva y separación, pero el ahorro de espacio no debe lograrse a costa de radios incompatibles o transiciones bruscas.
Antes de comprar, mida el área disponible y confirme las especificaciones de la referencia ST-45. Compare las dos rutas con el material rodante más largo y con las piezas adyacentes del trazado.
Presentación en seco
- Coloque el desvío sobre una superficie plana.
- Conecte provisionalmente la vía de entrada y ambas salidas.
- Marque los ejes sin aplicar adhesivo.
- Haga pasar locomotoras y vagones lentamente.
- Compruebe salientes en el interior y exterior de cada curva.
- Revise acceso al mecanismo y al cableado.
La prueba debe realizarse en ambos sentidos y por las dos rutas. Observe ruedas, bogies y acopladores. Un vehículo que supera la curva exterior puede comportarse de manera diferente en la ruta interior.
Alineación y superficie
La pieza debe quedar completamente apoyada, sin torsión. Una base irregular puede impedir que las agujas se apoyen correctamente o crear diferencias de altura en las uniones. Prepare la superficie antes de instalar y evite cambios de pendiente en la zona móvil.
Compruebe que el código y el perfil del carril coincidan con la vía contigua o que exista una transición adecuada. La ficha del producto debe compararse con el sistema exacto del proyecto.
Pruebas eléctricas y mecánicas
Siga la documentación de PECO para la configuración eléctrica y el accionamiento. Antes de añadir paisaje, pruebe continuidad, polaridad y movimiento completo de las agujas. Mantenga adhesivo y balasto lejos de las partes móviles.
Después de fijar, repita las pruebas a velocidad baja. Revise cualquier pérdida de corriente, rueda que suba sobre el carril o acoplador que se desplace demasiado.
Mantenimiento
Mantenga los carriles y contactos limpios mediante métodos apropiados. Revise periódicamente que las agujas cierren correctamente y que el mecanismo tenga todo su recorrido. No fuerce una pieza sin localizar la causa del problema.
Para quién está pensado
El ST-45 puede funcionar para modelistas N que necesitan una bifurcación dentro de una curva y han confirmado geometría, orientación y compatibilidad. No debe utilizarse como sustituto genérico de cualquier desvío izquierdo.
Ver PECO N Left-Hand Curved Turnout ST-45 en Muncle Mike's
Geometría de la curva y ruta desviada
La referencia ST-45 es un desvío curvo Setrack para escala N, Code 80, mano izquierda e Insulfrog. La ficha del artículo identifica una ruta interior de 138,5 mm y una exterior de 156 mm, además de piezas adaptadoras. Estas medidas ayudan a planificar la curva, pero comprueba el diagrama o la pieza física antes de trazar el tablero: las longitudes son parte de la geometría del componente y no sustituyen la separación real de las vías. El item number PCOST-45 permite distinguirlo de un desvío recto o de mano contraria.
Coloca el ST-45 en el plano y marca los dos recorridos antes de cortar. Une temporalmente las vías de entrada y salida para comprobar que la transición no produzca un quiebre. Prueba ambos ramales con el material N que se utilizará, incluyendo el vehículo con mayor distancia entre ejes. Una locomotora puede seguir la ruta mientras un coche largo acusa más el cambio de curvatura; observa acopladores, extremos y bogies.
Insulfrog y comprobaciones de corriente
La versión Insulfrog tiene un diseño de corazón aislado, pero el resto de la instalación debe seguir el esquema del fabricante y la polaridad del circuito. No asumas que el desvío se puede cablear igual que otra variante. Antes de fijarlo, prueba continuidad y funcionamiento en las dos posiciones de la aguja. Aísla la alimentación durante el trabajo y marca cada conductor para conservar el esquema.
Después de instalar, recorre lentamente los dos ramales. Revisa que la aguja apoye correctamente, que las ruedas no se levanten y que la unión con el riel contiguo quede alineada. Mantén visibles los puntos que podrían necesitar mantenimiento antes de añadir balasto. Guarda una foto del cableado y la orientación izquierda en el plano; esto evita confundirlo cuando se amplíe o repare el trazado.
