SoundTraxx 884606 BLU-1100 Steam-2: compatibilidad e instalación

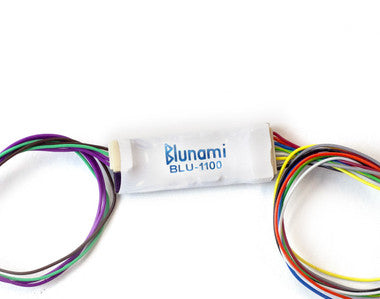

El SoundTraxx 884606 es el decodificador Blunami BLU-1100 con el perfil de sonido Steam-2. Puede ser una buena opción para locomotoras de vapor en escala N y para modelos HO pequeños, siempre que el espacio disponible admita sus dimensiones de 31 × 10.5 × 5 mm, la corriente de bloqueo del motor no supere 1 amperio, el altavoz sea de 8 ohmios y cuatro salidas de función sean suficientes. La palabra “Steam-2” identifica la biblioteca de sonidos; no garantiza por sí sola que el decoder sea compatible con cualquier locomotora de vapor.

Qué identifica exactamente la referencia 884606

La referencia 884606 combina dos decisiones distintas: el formato físico BLU-1100 y el perfil de sonido Steam-2. BLU-1100 es un decoder universal compacto con control de motor, sonido y cuatro salidas de función. Steam-2 es el grupo de sonidos cargado para locomotoras de vapor. El SKU de Muncle Mikes es TUC884606.

Conviene separar esas dos decisiones porque una locomotora puede necesitar sonidos Steam-2 y, aun así, requerir otro formato de placa, más capacidad de corriente, más salidas o un conector diferente. Del mismo modo, que el BLU-1100 quepa dentro del ténder no demuestra que el chuff, el silbato y la configuración de cilindros elegidos sean apropiados para el prototipo representado.

Qué aporta el perfil Steam-2

Steam-2 ofrece diez selecciones de escape, una amplia biblioteca de silbatos y campanas, y efectos auxiliares como bombas de aire, dinamos, inyectores, acopladores y sonidos de servicio. También incluye funciones para frenos de locomotora y tren, reversor de potencia, parpadeo del hogar y otros detalles que ayudan a que la operación suene como una máquina de vapor y no como una simple secuencia repetida de chuffs.

La función Dynamic Digital Exhaust responde a los cambios de carga del motor. Cuando la locomotora mantiene velocidad en terreno nivelado, el escape puede permanecer relativamente estable; cuando aumenta el esfuerzo en una pendiente, el sonido puede reaccionar al trabajo adicional. Ese comportamiento depende de una calibración correcta y de un mecanismo que funcione suavemente. No compensa engranajes trabados, un motor deteriorado o una instalación eléctrica deficiente.

Elegir el sonido por prototipo, no solo por “vapor”

Dos locomotoras de vapor pueden necesitar configuraciones muy distintas. El número de cilindros, la disposición articulada, el tipo de servicio, el combustible, la época y el ferrocarril influyen en el escape, el silbato, la campana y los equipos auxiliares. Steam-2 permite configuraciones para locomotoras de dos cilindros, tres cilindros y articuladas, pero el modelista todavía debe elegir la combinación que corresponda a la máquina representada.

Antes de programar, identifica la locomotora real: clase, ferrocarril, año aproximado y disposición de ruedas. Después compara esa información con la referencia de selección de sonidos de SoundTraxx. Un Big Boy, una Mikado USRA, una Shay y una Pacific no deberían recibir automáticamente la misma configuración solo porque todas queman combustible y producen escape de vapor.

Ejemplos reales del selector de SoundTraxx

El selector oficial incluye el 884606 para modelos concretos en escala N, entre ellos versiones anteriores de los Athearn Union Pacific Challenger y Big Boy, varios modelos Bachmann —como el 2-8-0 Consolidation, el C&O 2-6-6-2, el N&W J y el PRR K4—, además del Con-Cor GS-4, el InterMountain SP AC-12 y los Kato GS-4, FEF-3 y USRA 2-8-2 Mikado.

También aparecen aplicaciones HO específicas, como ciertos Bachmann 0-6-0 Saddle Tank, Climax, Shay, 4-6-0 y 4-4-0, además de algunos modelos Blackstone, Precision Scale y Rivarossi. Estas recomendaciones demuestran que el formato puede funcionar en una gama real de instalaciones, pero no autorizan a extender la compatibilidad a todas las revisiones. El año, el chasis, la placa y el espacio interior pueden cambiar dentro de un mismo nombre de locomotora.

Medir el espacio en la locomotora o el ténder

En muchas locomotoras de vapor, el ténder ofrece el mejor lugar para el decoder y el altavoz. En otras, parte de la electrónica está dentro de la locomotora y parte detrás. Mide el espacio útil con todas las piezas internas instaladas y la carcasa completamente cerrada. Reserva margen para la curva de los cables, el conector entre locomotora y ténder, la caja acústica y cualquier peso que no deba retirarse.

No apoyes el decoder directamente sobre metal expuesto. Si la instalación es cableada, el motor debe quedar eléctricamente aislado del bastidor según el esquema del modelo. Un cortocircuito entre una salida de motor y la vía puede dañar el decoder. Cuando el espacio solo parece suficiente con los cables comprimidos o la carcasa bajo tensión, la instalación no está realmente resuelta.

La corriente del motor debe medirse

El límite de 1 amperio se refiere a la corriente de bloqueo del motor. La escala del modelo no determina por sí sola el consumo. Una locomotora N con transmisión endurecida puede exigir más corriente de la esperada, mientras una HO pequeña y bien mantenida puede quedar dentro del límite. Limpia, lubrica y prueba el mecanismo antes de medir.

Si la corriente supera el límite, no existe un ajuste de volumen ni una variable de configuración que aumente la capacidad de la etapa de motor. Hay que reparar el mecanismo o escoger un decoder con mayor capacidad. Instalar el 884606 esperando que la programación solucione un problema de consumo pone en riesgo tanto el decoder como la locomotora.

Altavoz y caja acústica

El amplificador está diseñado para una carga de 8 ohmios y entrega hasta 1 vatio. El altavoz necesita una caja acústica adecuada; sin ella, la presión de la parte trasera del diafragma puede cancelar parte del sonido delantero. El tamaño más grande que cabe no siempre produce el mejor resultado si la caja queda abierta, deformada o bloqueada por la carcasa.

En un ténder, una salida acústica hacia la base suele ser más fácil de ocultar que una abertura visible en la parte superior. Presenta el altavoz y el recinto antes de fijar el decoder. Comprueba que no interfieran con el giro de los bogies, el acoplador, los pesos ni el recorrido del cableado entre locomotora y ténder.

Cuatro salidas de función y efectos de iluminación

Cuatro salidas pueden ser suficientes para faro delantero, luz trasera del ténder, luces de clasificación y un efecto de hogar, pero cada proyecto es distinto. Haz una lista de las funciones antes de soldar. Si la locomotora necesita más circuitos independientes, el BLU-1100 puede no ser el formato adecuado aunque el motor y el sonido sí coincidan.

Los LED suelen requerir resistencias apropiadas. No conectes una luz directamente solo porque funcionaba con la placa original; esa placa puede haber incluido resistencias o regulación. Prueba cada salida por separado y confirma polaridad, brillo y temperatura antes de cerrar la carrocería.

Cableado entre locomotora y ténder

El arnés entre ambas piezas debe permitir el movimiento completo en curvas, cambios de pendiente y desvíos. Un cable demasiado corto puede tirar del conector; uno demasiado largo puede caer sobre la vía o rozar ruedas y engranajes. Presenta la locomotora y el ténder en la curva más cerrada de la maqueta antes de fijar la longitud final.

Fotografía el cableado original y etiqueta los conductores si el esquema no es evidente. El color de un cable es una ayuda, no una prueba absoluta cuando el fabricante del modelo utiliza una placa propia. Sigue el manual del decoder y el diagrama del modelo, y verifica continuidad antes de aplicar tensión.

Secuencia de instalación recomendada

1. Prueba el mecanismo original. Corrige tirones, engranajes duros, captación irregular o cortos antes de añadir electrónica.
2. Identifica el prototipo y la revisión del modelo. Comprueba que Steam-2 y el formato BLU-1100 sean los adecuados.
3. Mide motor, espacio y altavoz. Incluye cables, caja acústica y cierre de la carcasa.
4. Documenta y aísla. Fotografía la instalación original y confirma que el motor quede separado eléctricamente del bastidor cuando corresponda.
5. Haz una prueba controlada. Verifica primero motor y dirección; después luces y sonido.
6. Programa por etapas. Cambia pocos parámetros cada vez y guarda una lista de los valores importantes.

Si aparece calor anormal, olor, un corto o un movimiento irregular, corta la alimentación inmediatamente. Un decoder no debe utilizarse como herramienta de diagnóstico para un mecanismo que ya funciona mal. Cuando la instalación requiere mecanizado, microsoldadura o reconstrucción de una placa que supera tus herramientas, un instalador con experiencia puede evitar daños difíciles de reparar.

Cuándo elegir otro decoder

No elijas el 884606 cuando el motor requiere más de 1 amperio, el modelo necesita más de cuatro salidas, existe un conector específico que admite un formato más limpio, o el espacio exige una placa diferente. Una locomotora grande también puede beneficiarse de un amplificador más potente y mayor capacidad de motor. En esos casos, otro miembro de la familia Blunami puede ser más apropiado.

Tampoco es la variante correcta si el proyecto representa una locomotora diésel o eléctrica. El formato BLU-1100 puede ser similar, pero el número de pieza cambia con el perfil sonoro. Comparar la referencia completa evita terminar con el decoder físicamente correcto y la biblioteca de sonidos equivocada.

Dónde consultar el producto y seguir comparando

Consulta el SoundTraxx 884606 BLU-1100 Steam-2 para revisar la referencia exacta ofrecida por Muncle Mikes. Para explorar locomotoras, electrónica y material relacionado, visita la colección de trenes a escala.

Para comparar el mismo formato con otra biblioteca sonora, consulta la guía del SoundTraxx 886601 BLU-1100 Electric o la del SoundTraxx 885603 BLU-1100 ALCO. Las tres comparten un formato compacto, pero no la misma aplicación sonora.
