SoundTraxx 885603 BLU-1100 ALCO: compatibilidad, sonido e instalación

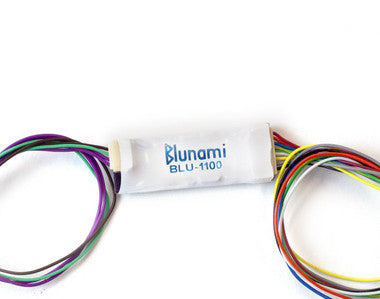

El SoundTraxx 885603 es un decodificador Blunami BLU-1100 con perfil diésel ALCO para modelos pequeños de escala HO y determinados proyectos de escala N. La referencia es adecuada cuando el espacio disponible admite sus 31 × 10,5 × 5 mm, el motor no supera la capacidad publicada, la instalación puede resolverse con el formato universal BLU-1100 y el prototipo necesita uno de los motores principales incluidos en el perfil ALCO.
La palabra “ALCO” por sí sola no garantiza compatibilidad. Hay que comprobar por separado el formato físico, la carga eléctrica, el altavoz, la distribución interior de la locomotora y el motor principal que representa el modelo. El número de pieza 885603 identifica esa combinación concreta de BLU-1100 y biblioteca ALCO.
Qué es exactamente la referencia 885603
| Fabricante | SoundTraxx |
|---|---|
| Referencia | 885603 |
| Formato | Blunami BLU-1100 universal |
| Perfil de sonido | ALCO diésel |
| Escalas indicadas | N y modelos HO pequeños |
| SKU de Muncle Mikes | TUC885603 |
BLU-1100 es el nombre del formato del decodificador. El perfil ALCO define la biblioteca de sonidos que acompaña a esta referencia. Otros BLU-1100 pueden tener perfiles EMD, GE, Baldwin u otras familias; también existen decodificadores ALCO en formatos BLU-2200, BLU-21PNEM8, BLU-PNP8 y BLU-4408. El sonido y el formato deben coincidir con el proyecto.
Medidas y límites eléctricos del BLU-1100
SoundTraxx publica unas dimensiones de 31 × 10,5 × 5 mm. La corriente máxima de bloqueo del motor es de 1 A. El decodificador ofrece cuatro salidas de función, cada una con un máximo de 100 mA. El amplificador de audio es de 1 W para una carga de 8 ohmios, la tensión de vía DCC indicada es de 7 a 22 V y el sistema dispone de 16 canales de sonido.
La corriente de bloqueo es especialmente importante. No basta con medir el consumo durante una marcha ligera; la prueba debe representar la condición de mayor esfuerzo que el motor puede presentar. Las luces y funciones auxiliares se evalúan por salida. Si una locomotora tiene iluminación compleja, humo u otros accesorios, hay que planificar cada circuito y no sumar cargas por aproximación.
Qué significa que sea un formato universal
El BLU-1100 no se elige como si fuera una placa específica para cualquier locomotora ALCO. Su instalación depende del espacio, la disposición del cableado y la forma en que el modelo permite conectar motor, captación de vía, luces y altavoz. Antes de desmontar, localice el diagrama del fabricante de la locomotora y la guía de instalación de Blunami.
En un modelo pequeño, el espacio útil no es solo el rectángulo que ocupa la placa. También debe haber radio de curvatura para los cables, separación frente a partes metálicas y volumen para el altavoz y su caja acústica. La carrocería tiene que cerrar sin comprimir el decodificador ni acercarlo a ejes, volantes, engranajes o un peso que pueda provocar un corto.
Cómo elegir el motor principal ALCO
La referencia 885603 utiliza el perfil ALCO, pero ese perfil incluye varias grabaciones de motor principal. SoundTraxx enumera opciones como 251C V16, 539 sin turbo, 244, 251 de seis cilindros en línea, 251 V12, 251 V12 sobrealimentado y otras variantes de la familia 251. La selección correcta depende del prototipo representado, no del aspecto general de la carrocería.
El selector de SoundTraxx relaciona el BLU-1100 885603 con determinados modelos y versiones. Entre sus ejemplos aparecen locomotoras ALCO PA-1 y, para algunos modelos de Walthers/Proto/Life-Like, C-424, PA-1 y RS-2. Estas referencias sirven como punto de partida, pero la marca y la generación del modelo a escala importan: una versión distinta puede necesitar otro formato o una instalación diferente.
Control con DC, DCC o la aplicación Blunami
Los decodificadores Blunami pueden funcionar con alimentación DC, en una instalación DCC o mediante control inalámbrico con la aplicación Blunami y una fuente de alimentación adecuada. La aplicación permite manejar la locomotora y ajustar configuraciones desde un dispositivo compatible. Esto simplifica la selección de sonidos, pero no cambia los límites eléctricos ni corrige un cableado incorrecto.
La función Dynamic Digital Exhaust de SoundTraxx puede hacer que el sonido del motor reaccione a la carga. Para que ese efecto resulte convincente, primero hay que conseguir un funcionamiento mecánico suave y completar la calibración correspondiente. Un tren que se atasca, una vía sucia o un mecanismo duro pueden alterar el comportamiento y deben resolverse antes de afinar el sonido.
Comprobación previa paso a paso
- Identifique la locomotora exacta. Anote fabricante, escala, modelo, versión y cualquier número de producción que cambie la placa interior.
- Confirme el prototipo ALCO. Determine el motor principal real y elija la opción correspondiente dentro del perfil.
- Mida el espacio. Compare 31 × 10,5 × 5 mm con el hueco real y reserve espacio para cables, altavoz y caja acústica.
- Compruebe el motor. Verifique que la corriente de bloqueo permanezca dentro del límite de 1 A.
- Planifique las cuatro funciones. Revise qué luces o accesorios usará cada salida y mantenga cada carga dentro de 100 mA.
- Seleccione un altavoz adecuado. Respete la carga de 8 ohmios y la potencia del amplificador de 1 W; confirme también el tamaño y la caja.
- Prepare una primera prueba segura. Inspeccione aislamiento, polaridad y libertad mecánica antes de aplicar alimentación.
Secuencia de instalación y prueba
Pruebe la locomotora antes de modificarla y anote cualquier falla existente. Retire la carrocería según su manual, fotografíe el cableado original y mantenga tornillos y piezas organizados. Aísle el motor de la captación de vía cuando el diseño de la instalación lo requiera y siga el diagrama de SoundTraxx para cada conexión.
Antes del cierre definitivo, pruebe el movimiento a baja velocidad, la dirección, las luces y el sonido. Compruebe que el decodificador y el altavoz no se muevan ni rocen el mecanismo. Si aparece calor anormal, un corto, reinicios o comportamiento irregular, corte la alimentación y vuelva al diagnóstico; no intente resolver un problema eléctrico solamente mediante programación.
Errores que conviene evitar
- Comprar el 885603 porque la locomotora es ALCO sin identificar el motor principal.
- Confundir el BLU-1100 universal con un BLU-21PNEM8 de conexión directa o con una placa PNP.
- Suponer que un modelo de escala N tiene espacio suficiente solo porque SoundTraxx admite esa escala.
- Olvidar que el altavoz y la caja acústica ocupan volumen adicional.
- Superar el límite de una salida al combinar varias luces o accesorios.
- Cerrar la carrocería antes de comprobar el movimiento y la temperatura.
¿Es el 885603 la referencia correcta?
El SoundTraxx 885603 encaja cuando el proyecto necesita un BLU-1100 compacto, el motor y las funciones permanecen dentro de sus límites, hay espacio para una instalación completa y el prototipo utiliza un sonido ALCO disponible en ese perfil. Cuando la locomotora ya tiene un conector NEM de 21 pines y existe una recomendación compatible, puede ser más apropiado comparar el formato BLU-21PNEM8 antes de elegir.
Consulte la ficha exacta del SoundTraxx 885603 Blunami BLU-1100 para diésel ALCO. Para entender la diferencia con el formato enchufable, lea la guía del SoundTraxx 885610 BLU-21PNEM8. También puede consultar las guías de modelismo ferroviario y la colección de trenes y accesorios.
