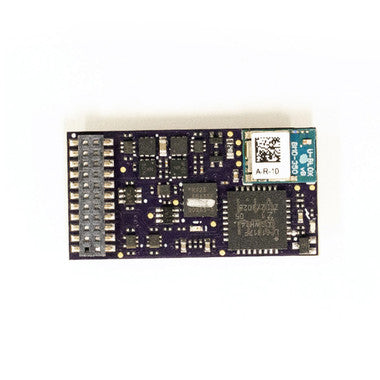

SoundTraxx 885612 BLU-21PNEM8 Baldwin: compatibilidad e instalación
El SoundTraxx 885612 combina el conector BLU-21PNEM8 con la biblioteca Baldwin & Other Diesels. Está diseñado para conectarse a una interfaz NEM de 21 pines y ofrece 1 amperio de corriente máxima de bloqueo, ocho salidas de función y un amplificador de 2 vatios para altavoz de 8 ohmios. Es una elección apropiada solo cuando coinciden tres cosas: el modelo tiene una interfaz de 21 pines compatible, el perfil Baldwin & Others corresponde al prototipo y la placa cabe sin interferir con la carrocería ni el mecanismo.
Qué identifica la referencia 885612
La referencia 885612 no describe únicamente un perfil de sonido. También identifica el formato de conexión BLU-21PNEM8. El SKU de Muncle Mikes es TUC885612. Una locomotora puede necesitar sonidos Baldwin y, aun así, requerir un BLU-1100 cableado, un BLU-2200 o una placa de sustitución directa. La interfaz del modelo decide qué formato es correcto.
Blunami puede operar en DC, DCC o de forma inalámbrica mediante la aplicación. El control inalámbrico facilita la programación y la operación desde un dispositivo compatible, pero no cambia el conector físico ni los límites eléctricos. La placa debe seguir conectada correctamente al modelo y recibir alimentación adecuada.
| Dato | SoundTraxx 885612 | Qué verificar |
|---|---|---|
| Interfaz | NEM de 21 pines | Socket, orientación y placa del modelo exacto |
| Perfil sonoro | Baldwin & Other Diesels | Motor primario y época del prototipo |
| Dimensiones | 30.5 × 15.5 × 6.5 mm | Espacio sobre la placa con carcasa y altavoz instalados |
| Corriente máxima de bloqueo | 1 A | Consumo medido del motor y estado mecánico |
| Salidas de función | 8, hasta 100 mA cada una | Funciones disponibles en la placa de la locomotora |
| Amplificador | 2 W, carga de 8 ohmios | Altavoz de 8 ohmios, potencia y caja acústica |
| Tensión DCC de vía | 7–22 V | Tensión configurada en la maqueta |
| Canales de sonido | 16 | Selección y mezcla apropiadas para el prototipo |
Qué significa realmente “21 pines”
El BLU-21PNEM8 está diseñado para conectarse a un socket NEM de 21 pines. Esa conexión puede simplificar la instalación porque motor, captación, luces y funciones llegan a la placa a través del conector. Sin embargo, el número de pines no garantiza que cualquier carcasa tenga la misma altura libre ni que todas las funciones estén cableadas de la misma manera.
Comprueba la orientación indicada por el fabricante del modelo. No fuerces la placa, no dobles pines para “hacerla entrar” y no uses la presión de la carcasa para mantenerla colocada. Una instalación correcta debe asentarse de forma uniforme, sin tocar pesos, tornillos o piezas móviles.
Un ejemplo concreto del selector oficial
El selector de SoundTraxx recomienda el BLU-21PNEM8 885612 para determinadas producciones del Baldwin VO-1000 fabricadas desde 2015, junto con dos altavoces Mini Cube de la referencia indicada para ese modelo. Esa recomendación es útil porque muestra una aplicación real de la placa y del perfil Baldwin.
No debe extenderse automáticamente a todos los VO-1000. Las producciones anteriores aparecen con otro formato, y un fabricante distinto puede usar otra placa o disposición interior. El año, la revisión y el fabricante del modelo a escala son tan importantes como el nombre del prototipo.
El perfil Baldwin & Others no es un sonido único
La biblioteca contiene doce motores primarios. Las opciones Baldwin incluyen VO, 608NA, 608A y 606NA. También incorpora cuatro turbinas de Union Pacific —Slab Side, Veranda y las unidades A y B del Big Blow—, además de Galloping Goose, Dual Whitcomb, Fairbanks-Morse y un GenSet con tres Cummins QSK19C.
Selecciona el motor por el prototipo real, no por la antigüedad aparente de la locomotora. Un Baldwin VO-1000, una Fairbanks-Morse y un GenSet moderno pertenecen al mismo perfil comercial, pero necesitan motores, bocinas y comportamiento operativo diferentes.
Ocho salidas no significan ocho funciones garantizadas
El decoder dispone de ocho salidas, pero la placa de la locomotora decide cuáles están conectadas y accesibles. Un modelo puede usar faros delanteros y traseros, luces de clasificación, números iluminados, baliza o iluminación de cabina; otro puede llevar solo dos circuitos. Consulta el diagrama del modelo antes de planificar efectos.
Cada salida tiene un límite publicado de 100 mA. Los LED necesitan resistencias adecuadas y la placa original puede incorporar componentes que no son visibles desde el exterior. No conectes una carga adicional sin conocer el circuito y su consumo.
El amplificador de 2 vatios y el altavoz
El BLU-21PNEM8 utiliza un amplificador de hasta 2 vatios con carga de 8 ohmios. El altavoz debe respetar esa impedancia y soportar la potencia utilizada. Una caja acústica bien sellada suele aportar más claridad que un altavoz grande instalado sin recinto.
Decide la ubicación del altavoz antes de insertar definitivamente el decoder. En algunos modelos el altavoz ya tiene un alojamiento; en otros hay que medir el volumen disponible sin retirar peso esencial. Confirma también que el sonido tenga una salida razonable hacia el exterior.
Medir la altura libre sobre la placa
Las dimensiones de 30.5 × 15.5 × 6.5 mm deben compararse con el espacio real sobre el socket. Una placa puede encajar en planta y aun así tocar la carrocería por altura. Presenta el decoder sin forzarlo, coloca la carcasa y comprueba que cierre de manera natural.
Reserva espacio para cables de altavoz, iluminación y cualquier accesorio. No permitas que un cable pase sobre un volante de inercia o quede atrapado entre la placa y la carrocería. El movimiento de bogies y cardanes debe permanecer libre.
Corriente del motor y prueba mecánica
El límite de 1 amperio se refiere a la corriente de bloqueo. Mide el consumo después de limpiar ruedas, captadores y transmisión. Una locomotora que se mueve con tirones o produce ruido mecánico debe repararse antes de recibir el decoder.
La programación no aumenta la capacidad de la salida de motor. Si el consumo supera el límite o queda demasiado cerca, elige otro formato con margen suficiente. Instalar una placa porque el conector coincide, ignorando la corriente, no es una verificación completa.
Dynamic Digital Exhaust y calibración
Dynamic Digital Exhaust puede hacer que el sonido responda al esfuerzo. Una locomotora que mantiene velocidad en terreno nivelado puede permanecer en un nivel moderado, mientras una subida o un tren más pesado provoca una respuesta de mayor potencia. La calibración debe realizarse con el mecanismo en buen estado.
Si el sonido cambia de forma errática, revisa primero ruedas, vía, conexiones y transmisión. Una captación intermitente o fricción mecánica puede parecer un problema de configuración cuando la causa está en el modelo.
CurrentKeeper: útil, pero no una reparación
El BLU-21PNEM8 puede conectarse a un CurrentKeeper compatible. Este accesorio ayuda a superar interrupciones breves por suciedad, corazones de desvío o captación limitada. También ocupa espacio y debe planificarse junto con la placa y el altavoz.
No utiliza un CurrentKeeper para ocultar ruedas sucias, cableado deficiente o una vía mal alimentada. Corrige primero la causa del fallo y añade reserva de energía solo cuando el modelo ya funciona de forma estable.
Secuencia de instalación recomendada
- Identifica fabricante, modelo y revisión. No te quedes solo con el nombre del prototipo.
- Confirma el socket de 21 pines. Revisa orientación, placa y altura libre.
- Prueba la locomotora antes del cambio. Corrige consumo, captación y transmisión.
- Planifica altavoz y accesorios. Mide todo con la carcasa cerrada.
- Inserta sin forzar y prueba por etapas. Motor, dirección, luces y, al final, sonido.
- Guarda la configuración. Anota motor seleccionado, funciones, dirección y ajustes.
Si aparece calor anormal, olor, un corto o movimiento irregular, corta la alimentación de inmediato. Una instalación enchufable reduce soldaduras, pero no elimina la necesidad de revisar compatibilidad, orientación y consumo.
Diferencia frente al 885604 BLU-1100
El 885612 y el 885604 comparten la biblioteca Baldwin & Others, pero no el formato. El 885612 usa un conector NEM de 21 pines, ofrece ocho salidas y un amplificador de 2 vatios. El 885604 es un decoder universal compacto con cuatro salidas y amplificador de 1 vatio. No deben intercambiarse por compartir sonido.
Dónde consultar el producto y seguir comparando
Consulta el SoundTraxx 885612 BLU-21PNEM8 Baldwin & Other Diesels para revisar la referencia exacta. Para locomotoras, electrónica y componentes relacionados, visita la colección de trenes a escala.
Compara el formato universal en la guía del SoundTraxx 885604 BLU-1100 Baldwin. Si tu locomotora tiene 21 pines pero necesita sonido GE, consulta la guía del SoundTraxx 885610 BLU-21PNEM8 GE.
Escrito por Mike Graves para Muncle Mikes.
Interfaz, dimensiones, límites eléctricos, perfil Baldwin & Others y ejemplo de compatibilidad comprobados con la documentación y el selector oficial de SoundTraxx, además de la ficha exacta 885612. No se incluyen precios ni existencias.
