SoundTraxx 885604 BLU-1100 Baldwin: compatibilidad e instalación

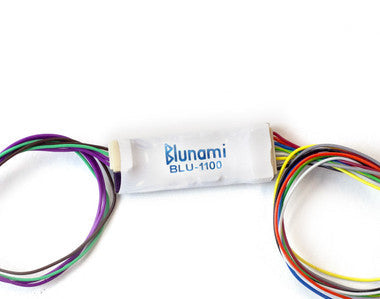

El SoundTraxx 885604 es el Blunami BLU-1100 con la biblioteca Baldwin & Other Diesels. Está pensado para determinados modelos pequeños de escala HO y N cuando el proyecto necesita un decoder universal de 31 × 10.5 × 5 mm, una corriente máxima de bloqueo del motor de 1 amperio, cuatro salidas de función y un altavoz de 8 ohmios. No es un sonido Baldwin genérico para cualquier diésel antiguo: primero hay que identificar el motor primario del prototipo, después comprobar el formato físico y, por último, verificar la instalación eléctrica del modelo concreto.

Qué identifica exactamente la referencia 885604

La referencia 885604 combina el formato BLU-1100 con el perfil Baldwin & Other Diesels. El SKU de Muncle Mikes es TUC885604. Las tres partes importan: un decoder de otra familia puede tener el perfil sonoro correcto pero no caber, mientras un BLU-1100 con biblioteca GE, ALCO, EMD, eléctrica o de vapor puede encajar físicamente y sonar como el prototipo equivocado.

El BLU-1100 es un decoder universal, no una placa diseñada para una única locomotora. Puede operarse en DC, DCC o de forma inalámbrica mediante la aplicación Blunami, pero sigue necesitando una instalación compatible y alimentación correcta. El control inalámbrico facilita la operación y la programación; no modifica la capacidad del motor, el número de salidas ni el espacio que ocupa la electrónica.

Por qué el perfil se llama “Baldwin y otros”

SoundTraxx agrupa en esta biblioteca varias locomotoras diésel poco comunes que no encajan en los perfiles EMD, GE o ALCO. La selección reúne doce motores primarios. Cuatro corresponden a Baldwin: VO, 608NA, 608A y 606NA. Otros cuatro representan turbinas de Union Pacific: GTEL “Slab Side”, GTEL “Veranda” y las unidades A y B del “Big Blow”. Los cuatro restantes cubren el Galloping Goose de Rio Grande Southern, un Dual Whitcomb, Fairbanks-Morse y un GenSet con tres Cummins QSK19C.

Ese alcance amplio explica por qué la palabra “otros” exige más investigación, no menos. Una locomotora Fairbanks-Morse no debe programarse como una Baldwin VO, y una turbina no comparte el mismo carácter sonoro que un switcher diésel. La referencia 885604 ofrece la biblioteca; el modelista todavía debe elegir dentro de ella el motor que corresponde a su máquina.

Distinguir los motores Baldwin

Dentro de la familia Baldwin, el perfil incluye opciones para locomotoras de maniobras y unidades de carretera. El sonido VO se asocia con switchers como VO-660 y VO-1000. La opción 608NA aparece en modelos como DS-4-4-1000 y en unidades de carretera DR-6-4-2000 o DT-6-6-2000. La biblioteca también incluye 608A y 606NA para otras series Baldwin.

No selecciones el motor solo por la forma exterior de la carrocería. Dos modelos parecidos pueden representar años o plantas motrices diferentes. Busca el número de modelo del prototipo, la fecha de construcción y, cuando sea posible, la documentación del ferrocarril representado. Esa verificación también ayuda a elegir bocina, campana y compresor coherentes.

Las opciones “otros diésel” requieren la misma precisión

La sección de “otros” incluye prototipos muy distintos entre sí. El Galloping Goose combina una historia y un comportamiento operativo propios; un Whitcomb puede representar servicio industrial o militar; Fairbanks-Morse utiliza una firma sonora diferente de Baldwin; y el GenSet moderno con tres Cummins se basa en una lógica de varios motores que entran y salen de servicio.

Las turbinas de Union Pacific necesitan aún más cuidado. Las variantes Slab Side, Veranda y Big Blow no son intercambiables por nombre. El Big Blow utiliza sonidos separados para sus unidades A y B, por lo que la planificación del modelo y del sistema de altavoces puede ser distinta de la de una locomotora convencional de una sola unidad.

Dynamic Digital Exhaust y respuesta a la carga

El BLU-1100 incorpora Dynamic Digital Exhaust, que puede variar el sonido del motor según el esfuerzo detectado. En terreno nivelado, la locomotora puede mantener un nivel estable; al subir una pendiente o aumentar la carga, el sonido puede reaccionar con mayor potencia. La función resulta más convincente cuando el mecanismo está limpio, el motor funciona con suavidad y la calibración se realiza con paciencia.

Un aumento brusco de sonido no debe utilizarse para esconder una transmisión dura. Si el modelo presenta tirones, ruido mecánico o consumo anormal, corrige primero el problema. DDE responde a la carga que detecta; una fricción indebida puede producir una respuesta que parece dinámica pero en realidad está revelando una avería.

Cuándo el formato BLU-1100 tiene sentido

Por su tamaño, el BLU-1100 puede funcionar en muchos proyectos N y en locomotoras HO pequeñas. Es especialmente útil cuando no existe una placa de sustitución directa o cuando una instalación cableada ofrece la mejor distribución del espacio. Su límite de 1 amperio, cuatro funciones y amplificador de 1 vatio deben ser suficientes para el modelo.

Una locomotora grande puede requerir más corriente, más salidas o mayor potencia de audio. En ese caso, el mismo perfil Baldwin & Others puede estar disponible en otro formato Blunami. Elegir una placa mayor por capacidad no siempre es mejor: primero debe caber sin retirar peso esencial, presionar la carrocería ni comprometer el mecanismo.

Medir el espacio correctamente

Las dimensiones publicadas del decoder son solo el comienzo. Mide el espacio con la carrocería colocada y considera la curva de los cables, el enchufe, el aislamiento, el altavoz y su caja acústica. Un hueco puede parecer grande con el modelo abierto y desaparecer cuando se reinstala un peso o una pieza de la carrocería.

El decoder debe quedar sujeto, aislado del metal y alejado de engranajes, volantes de inercia, ejes y cardanes. No fuerces el cierre. Si la carrocería solo encaja al comprimir cables o componentes, el montaje necesita otra ubicación o un formato diferente.

Corriente del motor: medir antes de soldar

La capacidad publicada es de 1 amperio de corriente de bloqueo. Mide el consumo después de limpiar la vía, las ruedas y la transmisión. Un motor con engranajes endurecidos o cojinetes secos puede consumir más de lo normal. Reparar el mecanismo antes de instalar protege el decoder y mejora la respuesta a baja velocidad.

Si la medición supera el límite, no intentes solucionarlo reduciendo el volumen o cambiando variables de velocidad. Esos ajustes no aumentan la capacidad de la salida de motor. La solución es reparar el modelo o elegir un decoder con margen suficiente.

Altavoz, caja acústica y ubicación

El amplificador está especificado para un altavoz de 8 ohmios y hasta 1 vatio. Un altavoz adecuado necesita una caja acústica razonablemente sellada. Sin recinto, la presión de la parte trasera del diafragma puede cancelar parte del sonido delantero y producir una reproducción débil, incluso cuando el altavoz parece grande.

Decide la ubicación del altavoz antes de fijar el decoder. Las rejillas o aberturas inferiores pueden servir como salida, pero no conviene perforar una carrocería valiosa sin un plan. Confirma que el recinto no interfiera con bogies, acopladores, transmisión o puntos de montaje.

Cuatro salidas de función

Cuatro salidas pueden bastar para faros delanteros y traseros, luces de clasificación o una baliza, pero cada locomotora es distinta. Haz una lista de las luces necesarias y de su comportamiento direccional. Si el proyecto requiere más circuitos independientes, otro formato puede resultar más apropiado aunque el BLU-1100 quepa.

Los LED suelen necesitar resistencias. La placa original puede incluir componentes que no se ven desde fuera. No conectes una luz directamente hasta comprender el circuito. Prueba cada salida por separado y confirma polaridad, brillo y temperatura antes de cerrar la carcasa.

Secuencia de instalación recomendada

1. Identifica el prototipo. Confirma el motor Baldwin u otra opción exacta de la biblioteca.
2. Prueba el mecanismo. Corrige captación, tirones y consumo anormal antes de abrir el circuito.
3. Mide todos los componentes. Incluye decoder, altavoz, recinto, cables y cierre de la carcasa.
4. Documenta el cableado. Fotografía la placa y verifica el aislamiento del motor cuando corresponda.
5. Prueba por etapas. Revisa motor y dirección, después luces y finalmente sonido.
6. Guarda la configuración. Anota dirección, motor seleccionado, funciones y cambios importantes.

Si aparece calor anormal, olor, un corto o movimiento irregular, corta la alimentación de inmediato. Cuando el proyecto exige microsoldadura, mecanizado o diagnóstico que supera tus herramientas, un instalador experimentado puede evitar daños difíciles de reparar.

Cuándo elegir otro decoder

El 885604 no es la elección correcta si el modelo necesita un conector de 21 pines, una placa de sustitución directa, más de 1 amperio, más de cuatro funciones o un perfil EMD, GE, ALCO, eléctrico o de vapor. Tampoco debe elegirse solo porque la locomotora parece antigua o poco común.

La decisión correcta reúne cuatro datos: prototipo exacto, sonido adecuado, formato físico compatible y capacidad eléctrica suficiente. Si uno falla, revisa el selector del fabricante antes de comprar.
